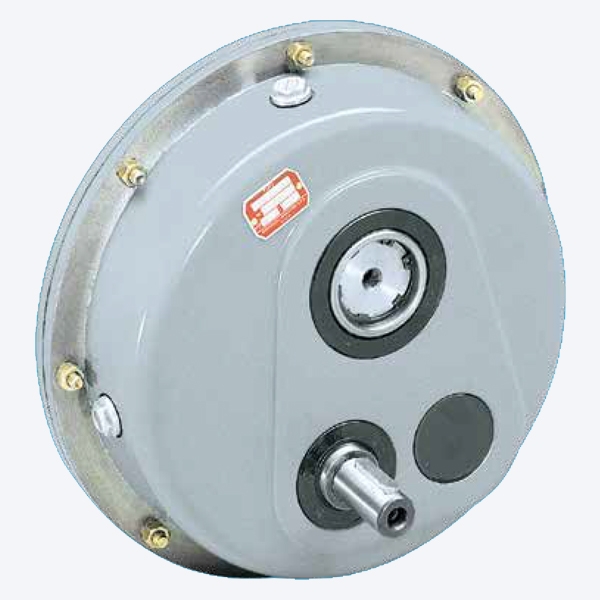

146076090A HỘP GIẢM TỐC TA 70 85 D A 15 HS A Bonfiglioli

Sku: 146076090A
Thương hiệu: Bonfiglioli
Tình trạng: Còn hàng

THÔNG TIN CƠ BẢN

Thương hiệu Bonfiglioli
Ký hiệu sản phẩm 146076090A HỘP GIẢM TỐC TA 70 85 D A 15 HS A Bonfiglioli
Mã nhà sản xuất 146076090A
Thông số kỹ thuật thiết kế TA 70 85 D A 15 HS A
Nước xuất xứ India

KÍCH THƯỚC VÀ TRỌNG LƯỢNG

Đường kính trục vào d 48x110 h6 (mm)
Đường kính trục ra D 85 G7 (mm)
Bề dày Hộp giảm tốc  228 (mm)
Đường kính vành ngoài Hộp giảm tốc 550 (mm)
Trọng lượng 122 (kg)

ĐẶC TÍNH SẢN PHẨM

Kiểu trục vào Trục dương với then tiêu chuẩn
Kiểu trục ra Trục âm với then tiêu chuẩn
Kiểu lắp Lắp cùng cánh tay đòn
Cơ cấu chống quay ngược (Backstop)
Công suất động cơ lớn nhất Pn1 45 (kW)
Mô men trục đầu ra Mn2 4400 (Nm)
Dung tích dầu bôi trơn 14.0 (lít)

Ý NGHĨA THÔNG SỐ KỸ THUẬT

TA TA: Ký hiệu loại Hộp giảm tốc trục song song của Bonfiglioli
70 70: Kích thước (khả năng chịu tải của Hộp giảm tốc), Mn2 = 4900 N.m
85 85: Đường kính trục ra D = 85mm (G7)
D D: Ký hiệu Hộp giảm tốc với 02 cặp bánh răng ăn khớp
A A: Backstop lắp sẵn
15 15: Tỷ số truyền i = 1:15
HS HS: Trục đầu vào đặc với then tiêu chuẩn
A A: Trục đầu vào và trục đầu ra thẳng góc 180 độ, vào dưới, ra trên.
